大功率LED照明燈具串并聯方案

日期：2015-07-06 來源：www.cdhongji.com.cn

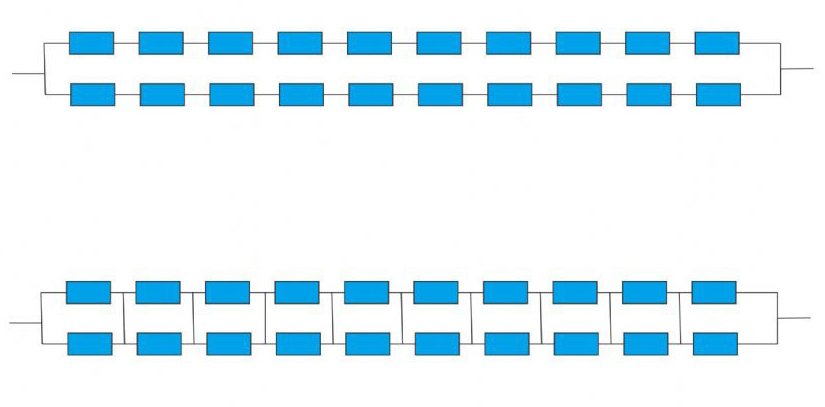

    現在大功率LED照明燈具的應用越來越加廣泛，比如LED高桿燈，LED路燈等等，在城市照明發揮著非常重要的作用，但是它們是怎么聯系起來的的呢，很多業內人士都會了解到LED最好采用恒流串聯 這樣對整個LED系統壽命是最好的，但是涉及到大功率這一塊,全部串聯電壓太高,較難實現因此必須要使用串并聯結合才可以.例如市場上的COB集成光源大部分是10串N并的,20W的就是2個10串組成的，還有一種方式就是網格狀布線，如下圖的兩種方式到底哪種布線方式對LED更合理呢？

 元亨光電分析后認為解決這個問題，并沒有十全十美的方案：
1.現在集成封裝的LED，一般內部芯片都是采用先串后并的方式。大家在使用中發現問題了嗎？其實不是沒有問題，搶電流現象一定是有的！只是芯片參數比較接近，加之藍光芯片的寄生電阻大，所以一般搶電流的量不是很大，出問題的比較少。但是，紅光、黃光、綠光LED，最好不要簡單并聯，因為它們的伏安曲線比較陡。對它們簡單并聯，它們會給你臉色看的。與藍光和白光不同，簡單并聯，紅、黃、綠不出問題是偶然的。
2.如果給每個LED單獨配恒流，也不是十全十美！電源的可靠性和成本？就算是給每一個串聯支路配恒流，問題是相同的。
3. 全部串聯的話，一個開路，整個燈具失效。且LED數量很多時，也不可能采用全部串聯的方法。
4. 全部并聯，數量少沒必要，數量多，也不可靠。從理論上講，LED是不應該并聯使用的，但由于白光LED的寄生電阻大，適當分BIN的情況下，還是可以并聯的，但是偶爾會有問題，就是分檔產品中有混料、或伏安曲線有差異大的，就會出現嚴重的搶電流問題，產生亮不均。搶電流的那個壽命就比較差了。為什么采用并聯的數量要多一些？一旦有一路開路，每個并聯的支路都可以少分擔點電流。采用先并后串，且并的數量不宜太少的情況下，一只LED短路，暫時是整個并聯的LED不亮，但大電流會將它燒開路，之后其它的就可以亮了，只是電流大了點。每個LED電流增大多少，看并聯的數量了。
